Montage Sail-Drive / Volvo Faltpropeller 2-flügelig:

Zurück zur Übersicht

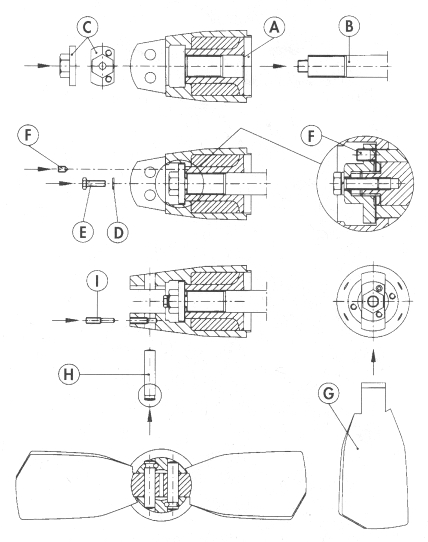

  1. Stecken Sie die Propellernabe entsprechend Fig. A auf die verzahnte Welle (B).
  2. Die Propellermutter so auf die Welle schrauben (Anzugsmoment: 220-240Nm), dass eines der beiden Gewindelöcher mit dem Gegenstück auf der Propellernabe fluchtet. Dort lässt sich dann die Sicherungsschraube (F) leichtgängig einschrauben.
  3. Fügen Sie anschließend die Sechskantschraube(E) mit Sicherungsscheibe (D) in der Mitte der Propellermutter ein und verschrauben diese mit ca. 30Nm.
  4. Die zweite Sicherungsschraube (F) in das verbleibende Loch auf der Propellermutter schrauben.
  5. Montieren Sie die Flügel (G) auf der Nabe und schieben jeweils einen der Zylinder (H) durch die Ausnehmungen an Nabe und Flügeln zur Befestigung.
  6. Die beiden Stifte (I) mit ca. 20Nm anziehen.
  7. Überprüfen Sie die leichtgängige Faltbewegung der Flügel.
